Installation

Se till att färgbandet är isatt. Ta ej på rullen! Det kommer en "tom rulle" med, som är viktig för att det är den som termorullen ska rullas upp på. Så du måste alltid behålla den rullen som är slut när du ska byta.

Sätt inte i skrivaren i datorn förrän du har gjort punkt 1-3 först

Ladda ner drivrutinerna för etikettskrivaren TSC 300 från Drivrutinssidan
Extrahera filerna på datorn
Starta upp installationsprogrammet
Starta skrivaren och sätt i USB-kabeln i datorn
Följ guiden
Gör sedan nödvändiga inställningar

Inställningar för smyckesetiketter

Välj "Skrivare och scannrar" genom att skriva in "Skrivare" när du klickar på windowsknappen längst ner i din aktivitetslist till vänster.
Markera din skrivare i listan och välj Hantera
Välj Utskriftsinställningar och se till att alla vyer stämmer med bilderna nedan. Tryck verkställ efter varje ändring.
Ställ in etikettstorlek. Hittar du inte din storlek? Välj Nytt som heter USER och har måtten 73.00 bredd och 10.00 mm höjd om du har smyckesetiketter. Ange måttet på dina etiketter som motsvarar inställningarna på utskriften i backoffice.
Ställ in vertikal förskjutning. Den flyttar utskriften upp och ned. ”Åtgärd efter utskrift” satt till Ingen gör att skrivaren inte backar vid nästa utskrift.
Under fliken Alternativ ska det se ut såhär.

Om inte utskriften blir tillräckligt svart kan du prova den här inställningen annars använd ovan.
Är det fortfarande problem? Se artikel " Otydlig utskrift TSC smyckesetikettskrivare"

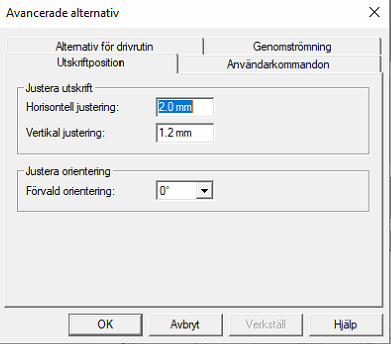

När dessa inställningar är klara kommer vi till finjusteringarna. Klicka på Avancerade alternativ under första fliken "Utskriftsformat".

Horisontell så sätt "–" om du vill ha den till vänster och "+" om du vill ha den mer till höger.

Om texten är för högt upp på etikettutskriftstesten, ändra vertikal justering halv millimeter åt gången. I exemplet om texten ska längre ner ska den sättas till +1,0 mm
Prova den här inställningen först, tänk på att den kan behöva skriva ut ett antal etiketter i början för att du med säkerhet ska få den rätt.

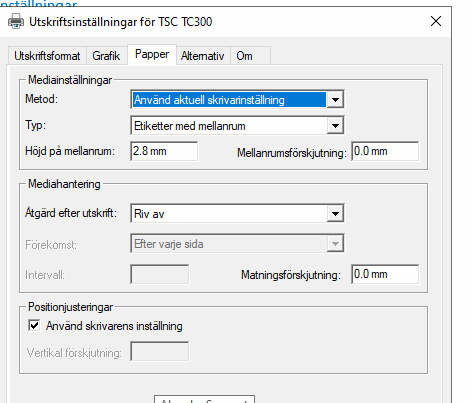

Skulle enbart den sista /de sista etiketterna bli bra, kan det bero på att avståndet mellan själva etiketterna behöver ändras. Det görs under fliken "Papper" Där är normalinställningen 3 mm vid "Höjda på mellanrum". Prova att ändra lite i taget här för finjustering. Spara.

Om utskriften skriver för långt till vänster på högerdelen vid streckkoden

Om höjd och avstånd mellan etiketterna fungerar men streckkoden skriver lite för långt över mitten åt vänster sida i själva vikningen på etiketten. Då kan det vara så att du måste anpassa utskriften i själva utskriftsdialogen. Vid valet "Skaländra" välj "Anpassa till utskrivbart område"

Kalibrering av sensorer

Kan behöva göras om utskriften hamnar fel på etiketterna

Kör filen DiagTool_V163.exe som du kan ladda ner från Drivrutinssidan
Sätt ”Unit” till mm. (högst upp i fönstret)
Välj knappen ”calibrate sensor”
Ange ”Paper Height” till 10
Ange ”Gap” till 3
Klicka på knappen ”Calibrate”

Man kan även stänga av skrivaren, hålla nere feedknappen hela tiden när man åter sätter igen etikettskrivaren och då ska det göras en kalibrering, men det är inte lika säkert som att använda verktyget för kalibrering. Behöver du sträcka upp färgbandet? Rulla upp det på sidan. Ta ej på rullen.

Felsökning

Om etiketterna skrynklar eller skriver ut snett är det vanligt att detta beror på att rullen eller färgbandet har kommit ur position och sitter fel. Öppna skrivaren och kontroller att allt sitter rakt och är spänt korrekt. Var noga med att inte röra direkt på färgbandet eller etiketterna då dessa är känsliga för smuts.

Är utskriften oskarp eller färg fattas fläckvis beror detta oftast på smuts/damm i skrivaren. Är felet återkommande eller symmetriskt sitter ofta smutsen inne i skrivare på skrivarhuvudet medan mer osymmetriskt resultat oftast beror på att etiketterna eller färgbandet är smutsigt. Observera att fett och annan smuts ibland kan vara svårt att se med ögonen och att det kan vara nödvändigt att rulla fram en bit för att säkerställa att ytan är ren. Var noga med att allt sitter rakt och spänt.

Finns möjlighet att testa en annan etikettrulle eller ett annat färgband så är detta ett bra sätt för att utesluta att det är något problem med dessa. Passa på att rengöra skrivaren under bytet (se manualen under rubrik 8). Ett rent skrivarhuvud är viktigt för att få ett bra tryck och en ren sensor är viktig för att kalibreringen ska lyckas. Först när skrivaren har rengjorts och att allt sitter ordentligt kan felsökningen avslutas med en kalibrering av sensorn.

Kvarstår problemet kan det bero på felaktiga inställningar och det kan vara nödvändigt att följa guiden ovan igen samt säkerställa att den typ av etikettrulle som används stämmer med inställningarna som görs.

För ytterligera felsökning rekommenderar vi att följa manualen som är mer omfattande och täcker in fler och ovanligare scenarion. Under rubrik 7 finns information om felsökning och under rubrik 8 instruktioner för rengöring.

Manual från tillverkaren

Ladda hem manual
